玻璃转子流量计
产品型号:R/G/F10、20、30

概 述

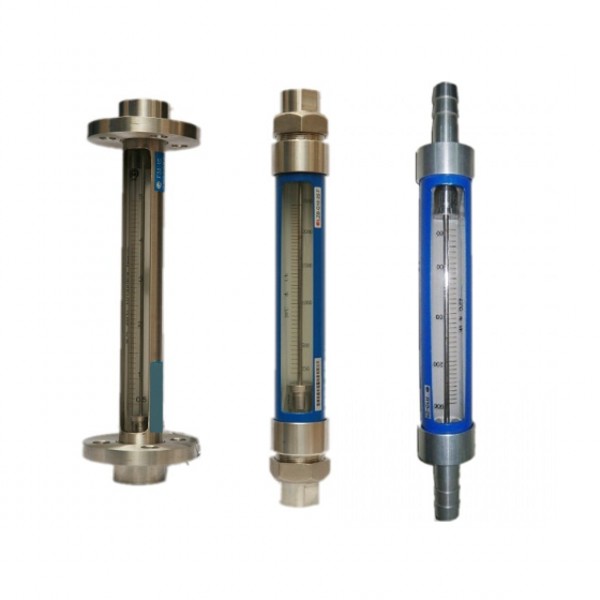

       G/R/F10、20、30型玻璃转子流量计的连接有管螺纹(G10、20、30型)、软管(R10、20、30型);法兰(F10、20、30型)三种方式。其最大工作压力和最高工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品;分普通型(测量一般无腐蚀流体)和耐腐型(测 量的腐蚀性流体)两种。产品体积小、结构轻巧,外形 美观,维修方便、安全可靠,安装简单。F10、20、30型 法兰可转动,与现场管道法兰孔吻合。

     G/R/F10、20、30型玻璃转子流量计可替代引进成套设备上的玻转仪表,广泛的应用于化工、轻工、制药、食品、造纸、环保和计量测量、科研等部门,测量单项非脉动流体(气体或液体)的流量。



外形及边接尺寸


单位:mm
通径 窗口尺寸
a×b
G10 R10 F10
L C 管螺纹 L C D L C D E
DN15 26×230 408 52 G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14
*G3/8″
*NPT1/2
DN25 32×230 414 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14
*G3/4″
*NPT1
DN40 40×230 424 92 G11/2″ 450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18
*NPT11/2
DN50 50×230 426 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18
*NPT2



单位:mm
通径 G20 R20 F20
L D 管螺纹 L D C L D C E
DN15 375 Φ58 G1/2″ ″ 400 Φ58 Φ17 425 Φ95 Φ65 4-Φ14
*G3/8
*NPT1/2
DN25 375 Φ74 G1″ 450 Φ74 Φ27 425 Φ115 Φ85 4-Φ14
*G3/4″
*NPT1
DN40 375 Φ92 * G11/2 450 Φ92 Φ44 425 Φ145 Φ110 4-Φ18
NPT11/2
DN50 375 Φ112 G2″ 450 Φ112 Φ54 425 Φ160 Φ125 4-Φ18
*NPT2
注:可加装标尺板



单位:mm
通径 窗口尺寸a×b G30 R30 F30
L C 管螺纹 L C D L C D E
DN15 28×230 375 52* G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14
*G3/8″
NPT1/2
DN25 32×230 375 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14
*G3/4″
*NPT1
DN40 45×230 375 92 G11/2 ″450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18
*NPT11/2
DN50 55×230 375 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18
*NPT2
注:可加装标尺板




型号规格及技术参数
通径 DN (mm) 普通型 耐腐型 测量范围 压损(pa) 允许被测流体状态 准确度 等Φ 级
水(20℃)L/h 空 气(20℃/101325Pa)m3/h 压力(MPa) 温度(℃)
15 G10/20/30-15
R10/20/30-15
F10/20/30-15

G10/20/30-15F
R10/20/30-15F
F10/20/30-15F

10~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1000
1100
1200
1700
2000
2500
3000
≤1.0 -20~+120 2.5
25 G10/20/30-25
R10/20/30-25
F10/20/30-25

G10/20/30-25F
R10/20/30-25F
F10/20/30-25F

63~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
40 G10/20/30-40
R10/20/30-40
F10/20/30-40

G10/20/30-40F
R10/20/30-40F
F10/20/30-40F

160~1600
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
≤0.9
50 G10/20/30-50
R10/20/30-50
F10/20/30-50

G10/20/30-50F
R10/20/30-50F
F10/20/30-50F

400~4000
630~6300
(1~10)m3/h
12~120
20~200
30~300
4800
6500
8500
≤0.7
注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。
2、需准确度等级1.5级,请在订单上注明。
3、耐腐型四氟浮子最大流量比普通型低一流量等级。
4、耐腐型衬四氟仅为F10和F30系列,型号为:F10-()FO,F30-()FO




流量计接触测量流体的零部件材质
零部件 型 号
G10 - ( ) G10 - ( )F R10 - ( ) R10 - ( ) F F10 - ( ) F10 - ( )F
G0 - ( ) G20 - ( )F R20 - ( ) R20 - ( ) F   F20 - ( )F
  G30 - ( )F   R30 - ( ) F   F30 - ( )F
浮 子 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti不锈钢
上、下止档 尼龙 氟塑料 尼龙 氟塑料 尼龙 氟塑料
密封件 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶
管螺纹接头 碳钢(镀锌) 1Cr18Ni9Ti不锈钢
接头座 1Cr18Ni9Ti不锈钢
软管接头 1Cr18Ni9Ti不锈钢
法兰接头 1Cr18Ni9Ti不锈钢
注:需选用其它特殊材质,请另外说明
