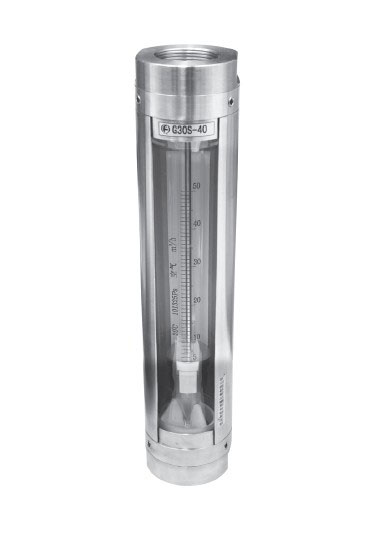

LZB-G30S系列玻璃转子流量计是成丰仪表公司...

双金属温度计

双金属温度计是一种适用于测量中低温的现场检测...

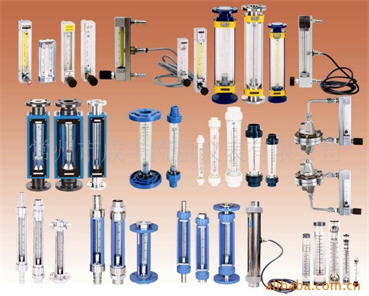

玻璃转子流量计

产品型号：LZB、LZJ

概述

LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体 (液体或气体)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

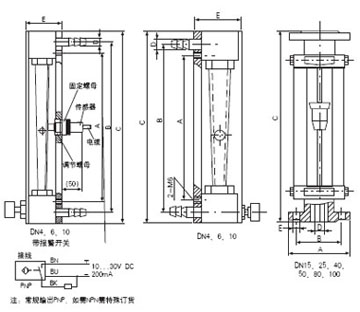

外形及安装尺寸

单位：mm

通径DN	A	B	C	D	E	连接形式
4	178	204	230	Φ10	38.5×33(正面)	软管
6	178	204	230	Φ10	42×33(正面)	软管
10	178	208	244	Φ12	45×40(正面)	软管
15	Φ95	Φ65	470	Φ15	4-Φ14	法兰
25	Φ115	Φ85	470	Φ25	4-Φ14	法兰
40	Φ145	Φ110	570	Φ40	4-Φ18	法兰
50	Φ160	Φ125	570	Φ50	4-Φ18	法兰
80	Φ185	Φ150	660	Φ80	4-Φ18	法兰
100	Φ205	Φ170	660	Φ100	4-Φ18	法兰
125	Φ245	Φ210	660	Φ125	8-Φ18	法兰
150	Φ280	Φ240	660	Φ150	8-Φ22	法兰

注：法兰标准GB/T9119-2000

DN(15～50),DN(125～150) PN1.0MPa

DN(80～100) PN0.6MPa

原理与结构

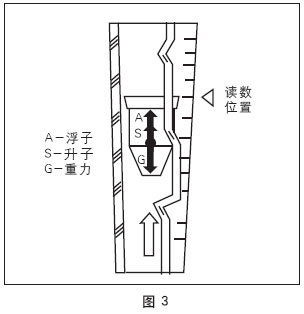

玻璃浮子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。

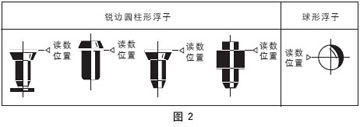

流量计中浮子读数位置按图2所示:

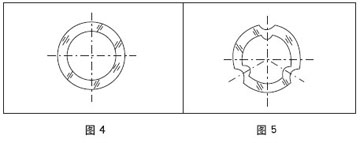

LZB/LZB-()F玻璃浮子流量计的锥管为光滑内壁管(见图4)，通径 D N 1 5 以上的流量计，浮子通过导杆上下移动，保持稳定； LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋，使浮子保持稳定 (见图5)。通径DN10以下的流量计采用软管连接，配有针形流量调节阀；通径DN15以上流量计采用法兰连接。

接触测量流体的零部件材质

零部件	型号
零部件	LZB-4、6、10 LZB-4F	LZJ-6、10 LZJ-6F、10F	LZB-15 25、40	LZJ-15、25 40、50(F)	LZB-50 80、100	LZB-80 100(F)
浮子	1Cr18Ni9Ti 不锈钢Φ	玛瑙	1Cr18Ni9Ti 不锈钢	外包氟塑料	1Cr18Ni9Ti 不锈钢	外包氟塑料
基座	HPb59-1 黄铜	1Cr18Ni9Ti 不锈钢	铸铁内衬聚丙烯塑料	铸铁内衬氟塑料*	铸铁内涂防腐漆	铸铁内衬氟塑料*
止档	聚丙烯塑料	氟塑料	聚丙烯塑料	氟塑料	铸铁	氟塑料
密封圈及垫片	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶
导杆			1Cr18Ni9Ti 不锈钢		1Cr18Ni9Ti 不锈钢	外包氟塑料

注：如介质是有机溶剂，订货时请注明。

型号规格及技术参数

通径 DN (mm)	型Φ 号	测量范围		锥管长度 (mm)	准确度等级		允许被测流体状态
通径 DN (mm)	型Φ 号	水，20℃	空ΦΦ 气 20℃,101325Pa	锥管长度 (mm)	LZB/LZJ	LZB-()F LZJ-()F	温度(℃)	压力 (MPa)
4	LZB-4 LZB-4F	(1～10)L/h (1.6～16)L/h (2.5～25)L/h	(16～160)L/h (25～250)L/h (40～400)L/h	160	2.5	4	-20～+120	≤1
6	LZB-6 LZJ-6 LZJ-6F	(2.5～25)L/h (4～40)L/h (6～60)L/h	(40～400)L/h (60～600)L/h (100～1000)L/h			2.5
10	LZB-10 LZJ-10 LZJ-10F	(6～60)L/h (10～100)L/h (16～160)L/h	(100～1000)L/h (160～1600)L/h (250～2500)L/h
15	LZB-15 LZJ-15F	(16～160)L/h (25～250)L/h (40～400)L/h	(0.25～2.5)m3/h (0.4～4)m3/h (0.6～6)m3/h	350				≤0.6
25	LZB-25 LZJ-25F	(40～400)L/h (60～600)L/h (100～1000)L/h	(1～10)m/h (1.6～16)m3/h (2.5～25)m3/h	350
40	LZB-40 LZJ-40F	(0.16～1.6)m3/h (0.25～2.5)m3/h	(4～40)m3/h (6～60)m3/h	430
50	LZB-50 LZJ-50F	(0.4～4)m3/h (0.6～6)m3/h	(10～100)m3/h (16～160)m3/h	450
80	LZB-80 LZB-80F	(1～10)m3/h (1.6～16)m3/h	(50～250)m3/h (80～400)m3/h	500				≤0.4
100	LZB-100 LZB-100F	(5～25)m3/h (8～40)m3/h	(120～600)m3/h (200～1000)m3/h	500				≤0.4

注：特殊流量可定制。

全不锈钢型LZB-()B/BF LZB-()Bo/BoF
法兰、浮子、导杆、支承板及螺栓等均为不锈钢1Cr18Ni9Ti，型号为LZB-()B。接液材质如需选用316，则型号为LZB-()B0，需定做。如需不锈钢内衬PTFE，则型号为LZB-()BF(316为B0F)，需定做。

全四氟型(DN3～DN10) LZB-()F4
基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。
